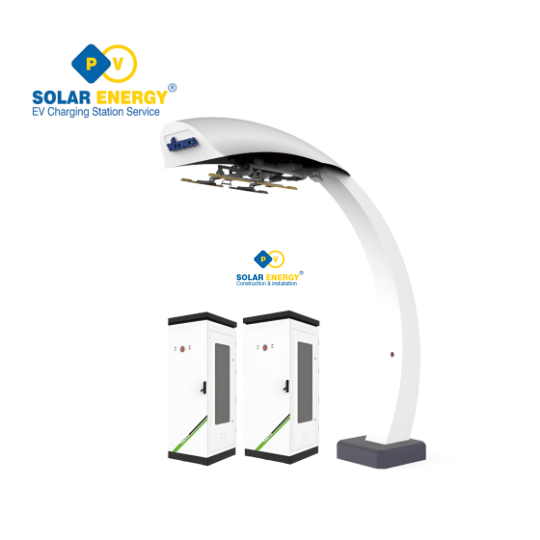

Hệ thống pantograph kiểu chia tách chuỗi HK là một loại thiết bị sạc nhanh công suất cao do Hiconics Intelligent Company phát triển. Nó chủ yếu được sử dụng để sạc nhanh cho xe buýt chạy bằng điện thuần túy. Sản phẩm có hai chế độ đầu vào AC và đầu vào DC và toàn bộ hệ thống sạc được tạo thành từ “tủ mô-đun sạc + giao diện sạc”, giúp cho việc bảo trì thuận tiện hơn và khách hàng có trải nghiệm tốt hơn.
Đồ thị đơn giản sử dụng thiết kế hợp lý, giúp nó trông sành điệu hơn. Thùng loa sạc được xử lý bằng cách mạ kẽm và phun nhiều lớp, và các đặc tính cơ học của nó lớn hơn IK10. Với các chức năng chống nước, chống bụi và chống ăn mòn, hệ thống có thể đạt được mức bảo vệ IP54 và thiết kế của nó có thể đáp ứng yêu cầu bảo vệ môi trường. Hệ thống đã kết hợp giao diện sạc, HMI, bộ sạc pin, giao tiếp, các chức năng của hệ thống thanh toán với nhau. Với khái niệm thiết kế dạng mô-đun, hệ thống cũng dễ dàng lắp đặt, chạy thử và bảo trì đơn giản . Hệ thống đồ thị pantograph có thể được áp dụng trong bãi đỗ xe lớn, trạm xe buýt và các địa điểm khác.
- Thông tin chi tiết
- Thông số kỹ thuật
- Tải về
- Bình luận
| Loại | Dòng HKAC | ||
| Tên Model | HK-B300-1000-E1 | HK-B600-1000-E1 | |
| Đầu vào AC | Xếp hạng đầu vào | 400Vac ± 15% | |
| Kết nối đầu vào AC | 3P + N + PE | ||
| Tối đa Đầu vào hiện tại (A) | 550 | 1100 | |
| Tần số (Hz) | 45 ~ 65 | ||
| Hệ số công suất |
>0,99 @ 50% hoặc tải cao hơn |
||
| Hiệu quả (%) |
94 |
||
| Đầu ra DC | Phạm vi điện áp đầu ra | 150 ~ 1000VDC | |
| Phạm vi dòng điện đầu ra | 500 | 800 | |
| Phạm vi công suất đầu ra (kW) | 300kW / 600kW | ||
| Độ chính xác điện áp (%) | ± 0,5 | ||
| Độ chính xác hiện tại (%) | ± 1 | ||
|
Giao diện người dùng &; Điều khiển |
Nhấn nút | Dừng khẩn cấp | |
| Truyền thông | Ngoài | Ethernet / 4G / 3G | |
| Nội | CANbus / RS485 | ||
| Môi trường | Nhiệt độ hoạt động (°C) | -30~ +50 | |
| Độ ẩm (%) | 5 ~ 95 RH, không ngưng tụ | ||
| Độ cao (m) | ≤2500 | ||
| Cấp IP | IP54 | ||
| Phương pháp làm mát | Quạt làm mát | ||
| Sự che chở | Bảo vệ đầu vào |
OVP, OCP, OTP, OPP, UVP, Phát hiện dòng điện dư, Chống sét lan truyền, phát hiện mở tủ (cửa thật) |
|
| Bảo vệ đầu ra | SCP, OVP, OCP, OTP, UVP, Phát hiện dòng điện dư | ||
| Quy định | Chứng chỉ |
CE |
|
| An toàn | IEC 61851-1: 2017, IEC 61851-23, IEC 61851-24, IEC 61851-21-2, GB / T 18487.1: 2015 | ||
| Giao diện sạc | PLC / WIFI | ||
